Nanosuodatuskalvo on paineohjattu erotuskalvo, joka sijaitsee ultrasuodatuksen ja käänteisosmoosin välissä ja jonka molekyylipainoraja on noin 200-1000 daltonia. Se estää useimmat kaksi- ja moniarvoiset ionit, orgaaniset molekyylit ja mikro-organismit ja päästää yksiarvoisten suolojen ja veden kulkemaan läpi suhteellisen alhaisella käyttöpaineella. Tämän selektiivisen käyttäytymisen vuoksi nanosuodatuskalvo on valittava työkalu aina, kun prosessi vaatii pehmentämistä, värinpoistoa tai kohdennettua ionien poistoa täyden suolanpoiston sijaan.
Tämän oppaan loppuosassa kerrotaan, miten nanosuodatuskalvoelementti toimii, miten sitä verrataan käänteisosmoosiin ja ultrasuodatukseen, miltä yleiset tuoteluokat näyttävät ja kuinka valita ja ylläpitää sellainen teollisuus-, kunnallis- tai asuinkäyttöön.
Nopeat faktat: mitä nanosuodatuskalvo todella tekee
0,5-2 nm Tehokas huokoskoko
200-1000 Da Molekyylipainon raja
20-98 % Hylkäämisalue NF-laatujen välillä
0,3-8 MPa Tyypillinen käyttöpainealue
Viimeisen kuvan leviäminen on koko tarina NF-kalvon valinnasta: juomalähteen kotimainen NF-kalvo kulkee lähellä 0,3 MPa:a, kun taas korkeapaineinen NF-kalvo, joka tiivistää teollista suolaliuosta, voi ylittää 6 MPa:n. Arvosanan sovittaminen tehtävään erottaa viisi vuotta kestävän kalvon viidessä kuukaudessa rikkoutuneesta kalvosta.
Kuinka nanosuodatuskalvo erottaa sen, minkä se erottaa
Jokaisen nanosuodatuskalvoelementin sisällä toimii kaksi mekanismia. Ensimmäinen on yksinkertainen koon poissulkeminen: aktiivinen polyamidikerros on riittävän tiheä pysäyttämään fyysisesti orgaaniset molekyylit, virukset ja bakteerit, jotka ovat suurempia kuin raja-arvo. Toinen on Donnan-ilmiö, sähköstaattinen ilmiö, jossa kalvon pinnalla on pieni negatiivinen varaus neutraalissa pH:ssa. Tämä varaus hylkii moniarvoisia anioneja ja epäsuorasti vetää mukanaan niiden parillisia kationeja, minkä vuoksi nanosuodatuskalvo hylkii kalsium- ja magnesiumsulfaattia paljon tehokkaammin kuin pelkkä natriumkloridi.
- Vaihe 1 Syöttövesi tulee spiraalikierrettyyn elementtiin ja kulkee syöttövälikekanavaa pitkin kohdistetun paineen alaisena.
- Vaihe 2 Suuret orgaaniset aineet, moniarvoiset ionit ja mikro-organismit suljetaan fyysisesti pois aktiivisen kerroksen pinnalla.
- Vaihe 3 Pintavaraus hylkii moniarvoisia anioneja ja vetää niihin liittyvät kationit pois permeaattireitiltä.
- Vaihe 4 Vesi ja yksiarvoiset suolat kulkeutuvat polyamidikuoren läpi permeaatin keräysputkeen.
Tämä yhdistelmä selittää, miksi kunnallinen järjestelmä, jossa on nanosuodatuskalvo, voi pudottaa ulostulon kovuutta jyrkästi samalla, kun se silti ohittaa osan alkuperäisestä natrium- ja kaliumpitoisuudesta, säilyttäen maun ja mineraaliprofiilin, jotka täysi käänteisosmoosijärjestelmä muutoin poistaisi.
Nanosuodatuskalvo vs ultrasuodatus vs käänteisosmoosi
Näiden kolmen tekniikan joukosta valitseminen riippuu siitä, kuinka paljon sinun on poistettava ja kuinka paljon painetta ja energiaa voit käyttää sen poistamiseen.
| Parametri | Ultrasuodatus | Nanosuodatuskalvo | Käänteisosmoosi |
| Huokosten koko | 2-100 nm | 0,5-2 nm | Alle 0,5 nm |
| Käyttöpaine | 0,1-0,5 MPa | 0,3-8 MPa | 1,5-10 MPa |
| Yksiarvoisen suolan hylkääminen | Mitätön | 20-80 % | yli 99 % |
| Kaksiarvoisten ionien hylkäys | Matala | yli 95 % | yli 99 % |
| Paras istuvuus | Sameus ja patogeenien este | Pehmennys, värinpoisto, selektiivinen erotus | Täysi suolanpoisto ja erittäin puhdas vesi |
Yleiset nanosuodatuskalvolaadut ja mihin ne sopivat
Useimmat luettelot ryhmittelevät NF-kalvoelementit niiden salliman natriumkloridikanavan mukaan, koska tämä luku kertoo insinöörille välittömästi, kuinka paljon mineraalipitoisuutta permeaatissa jää jäljelle.
Keskitason hylkäysarvosana Kaikilla kolmella laadulla on tyypillisesti kaksiarvoinen MgSO4-hyljintä 97 % tai korkeampi, mikä tekee natriumkloridiluvusta todellisen erottimen niiden välillä.
| Luokka | Painealue | Tyypillinen tehtävä |
| Teollinen NF-kalvo | 4,0-8,0 MPa | Nollapäästöjätevesi, suolaliuospitoisuus, litiumin talteenotto |
| Kunnanhallinnon NF-kalvo | 0,5-1,5 MPa | Vedenpehmennys, orgaaninen ja TOC-poisto |
| Vedenpuhdistin NF kalvo | 0,2-0,5 MPa | Suorat juomalähteet, kotitalouksien puhdistuslaitteet |
| Hapon tai alkalin kestävä NF-kalvo | 1,0-4,0 MPa | Kemiallinen, painatus ja värjäys, kivihiilen kemiallinen jätevesi |

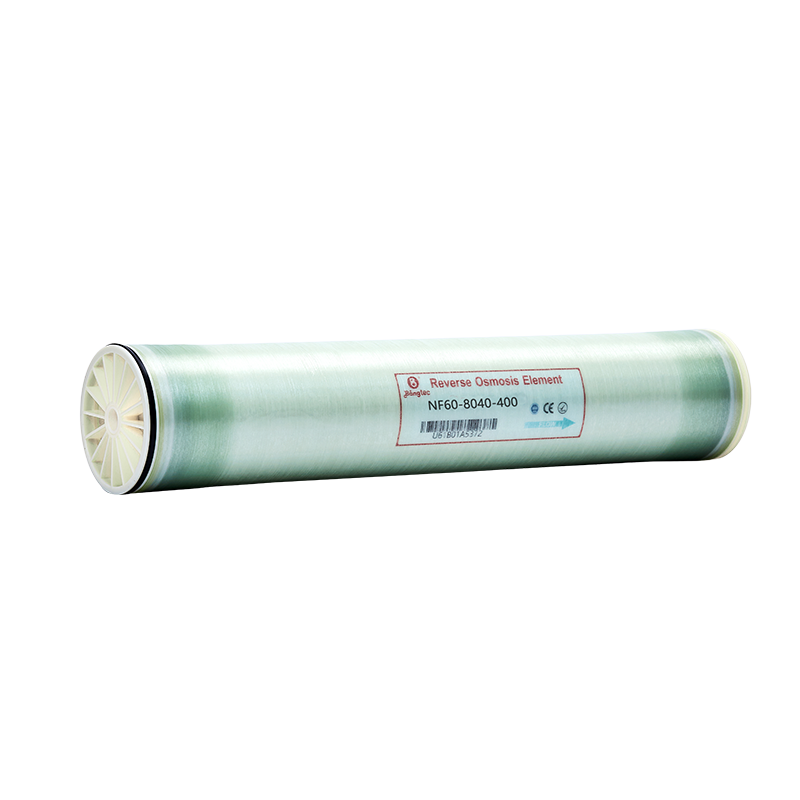

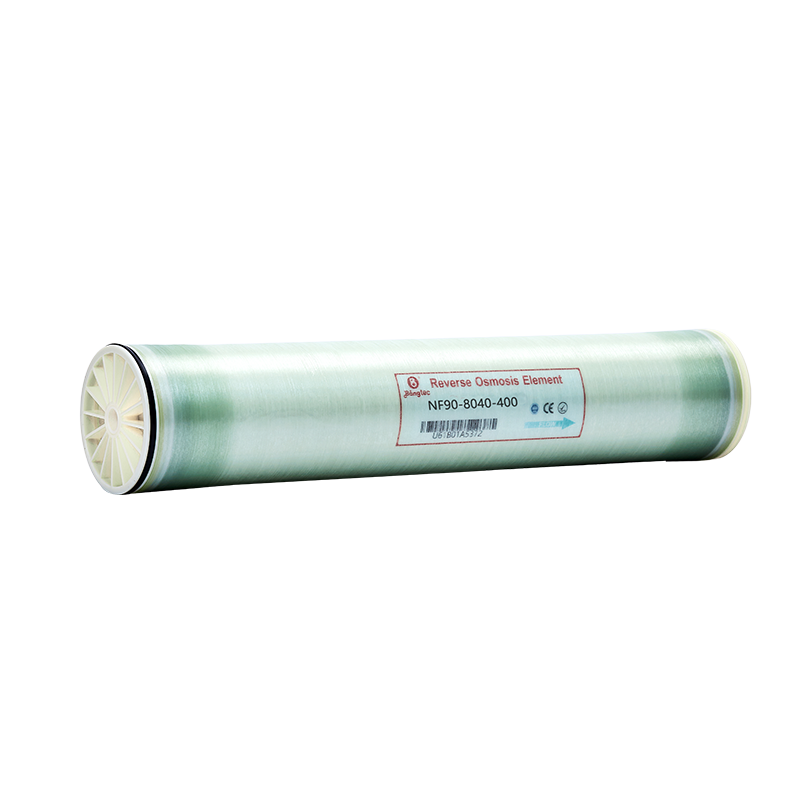

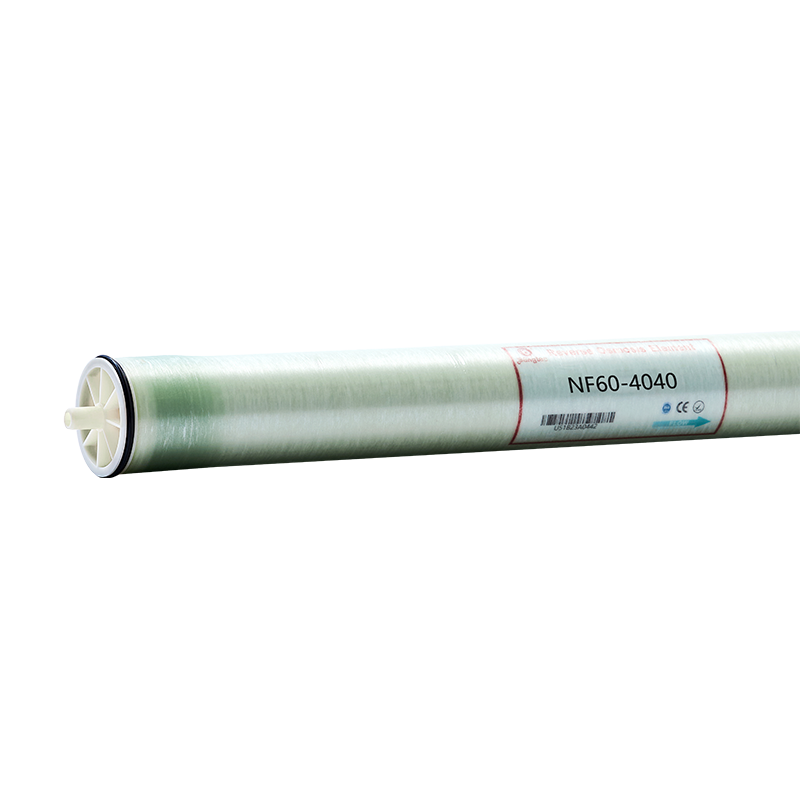

Nanosuodatuskalvoelementtien tuotelinja
Yllä oleva taulukko on lajiteltu paineluokan mukaan; itse elementit on mitoitettu 4040- ja 8040-standardikoteloille, ja ne luokitellaan suolan läpimenon mukaan, jotta insinööri voi sovittaa hylkäämisen tavoiteveden laatuun kuluttamatta liikaa painetta.
Mistä nanosuodatuskalvoelementti on rakennettu
Lähes jokaisessa kaupallisessa nanosuodatuskalvossa käytetään ohutkalvokomposiittirakennetta, ja kunkin kerroksen laatu määrää, kuinka valmis elementti toimii kentällä.
Aktiivinen polyamidikerros 50-150 nm paksu, sisältää pintavarauksen, joka vastaa Donnanin hylkäämisestä
Polysulfonitukikerros Ultrasuodatuslaatuinen substraatti, joka antaa mekaanista lujuutta lisäämättä virtausvastusta
Kuitukangas tausta Kangaskerros, joka pitää komposiitin tasaisena ja kestää repeytymistä käämityksen aikana
Pinta zeta-potentiaali hyvin tehdyssä aktiivisessa kerroksessa on tyypillisesti välillä miinus 15 ja miinus 25 millivolttia neutraalissa pH:ssa, mikä on sähköinen allekirjoitus luotettavan likaantumisenestokäyttäytymisen ja johdonmukaisen kaksiarvoisen ionin hylkimisen takana kalvon käyttöiän ajan.
Missä nanosuodatuskalvojen kysyntä keskittyy
- Teollisuuden jäteveden ja materiaalien erottelu - 35 %
- Kunnallinen pehmennys ja orgaaninen poisto - 25%
- Asuntojen vedenpuhdistimet - 20 %
- Elintarvikkeiden, lääkkeiden ja erikoisuuksien erottelu - 20 %
Tämä jako on havainnollistava malli, joka perustuu yhteiseen käyttöön yllä luetelluilla aloilla, ei sertifioitu markkinatilasto, ja se muuttuu alueellisen veden laadun ja sääntelyn mukaan.
Nanosuodatuskalvon valinta ja ylläpito
Valinnan tarkistuslista
- Vahvista tavoitekovuus tai orgaaninen poisto, ei vain liuenneiden kiintoaineiden kokonaismäärä.
- Sovita paineluokka syöttölähteeseen; Älä ylimitoi teollisuuspaineelementtiä matalan TDS:n kunnallissyöttöä varten.
- Tarkista kemiallinen yhteensopivuus, jos virta sisältää vapaata klooria, vahvaa happoa tai vahvaa alkalia.
- Tarkista SDI ja esikäsittelyn riittävyys ennen lopullista elementin valintaa.
Ylläpito Essentials
- Aloita kemiallinen puhdistussykli, kun standardoitu permeaatin tuotanto laskee 10 prosenttia.
- Puhdista aikaisemmin, jos kalvon läpäisevä paine-ero nousee 15 prosenttia.
- Vaihda esisuodattimet 6–12 kuukauden välein asuinjärjestelmissä.
- Seuraa SDI:tä ja vapaata klooria syöttöpisteessä aktiivisen kerroksen suojaamiseksi.
Usein kysytyt kysymykset
Miten nanosuodatuskalvo eroaa käänteisosmoosikalvosta
Nanosuodatuskalvon molekyylipainoraja on noin 200 - 1000 daltonia ja se hylkii kaksiarvoisia ioneja voimakkaasti päästäen samalla läpi osan yksiarvoisesta suolasta, tyypillisesti 0,3 - 8 MPa. Käänteisosmoosikalvo hylkii melkein kaiken ja tarvitsee korkeamman paineen, usein 1,5–10 MPa, mikä tekee siitä paremmin täydellisen suolanpoiston kuin valikoivan pehmennyksen.
Kuinka kauan teollinen nanosuodatuskalvo yleensä kestää
Asianmukaisen esikäsittelyn ja puhdistuksen mukaisesti teollisuuslaatuiset elementit kestävät yleensä 3–5 vuotta, ja hyvin huolletut korkeapaineiset NF-kalvomallit voivat ylittää 7 vuotta. Syöttöveden SDI, jäännöskloorialtistus ja puhdistustiheys ovat kolme suurinta tekijää, jotka lyhentävät tai pidentävät tätä ikkunaa.
Voiko nanosuodatuskalvo poistaa raskasmetalleja
Kyllä. Nanosuodatuskalvo hylkii yleensä yli 95-prosenttisesti kaksiarvoisia raskasmetalli-ioneja, kuten lyijyä, kadmiumia ja kromia, kun taas hyödylliset mineraalit, kuten kalsium ja magnesium, säilyvät vain osittain, minkä vuoksi NF on suosittu kotitalouksien puhdistuslaitteissa, joiden on puhdistettava vettä poistamatta sitä kokonaan.
Mikä aiheuttaa virtauksen vähenemisen nanosuodatuskalvoelementissä
Epäorgaaninen hilseily, orgaaninen likaantuminen ja biolikaantuminen ovat kolme pääasiallista syytä, joita usein pahentaa kalvon pinnan pitoisuuspolarisaatio. Talteenottonopeuden hallinta, esikäsittelyn parantaminen ja kurinalaisen puhdistusaikataulun pitäminen ovat tavallisia tapoja pitää vuotuisen virtauksen lasku alle 5 prosentissa.
Milloin nanosuodatuskalvo tulisi vaihtaa puhdistuksen sijaan?
Korvaaminen on oikea tapa, kun standardoitu permeaatin tuotanto putoaa yli 20 prosenttia, paine-ero nousee yli 25 prosenttia, suolan poisto laskee yli 10 prosenttia tai kemiallinen puhdistusjakso ei palauta suorituskykyä. Tarkat käyttötarkoitukset, kuten farmaseuttinen erottelu, edellyttävät tiukempaa valvontaa kuin nämä yleiset kynnykset.
