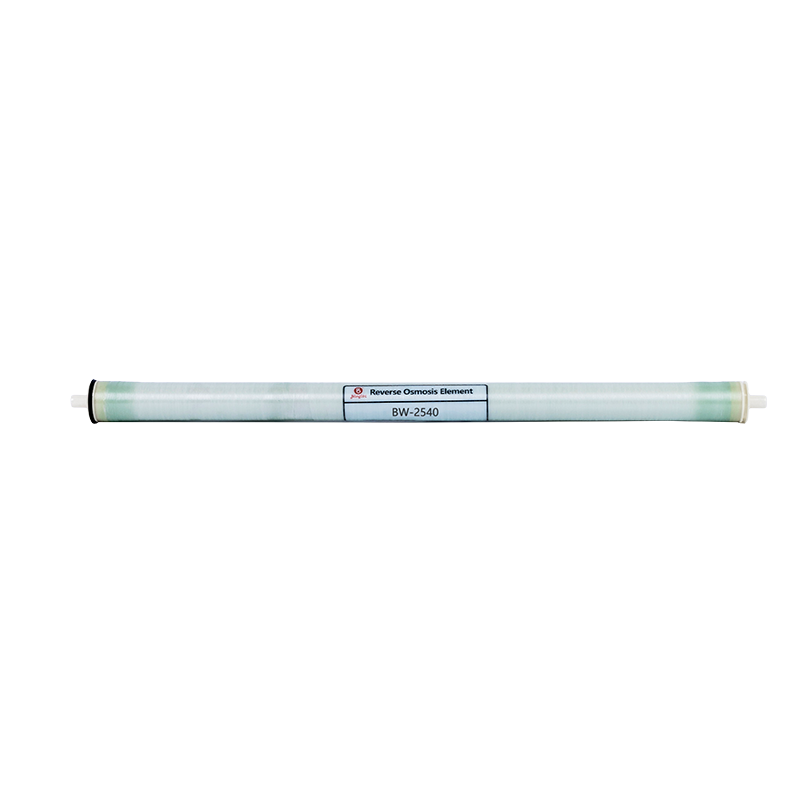

Murtovesi RO -kalvo kaupalliseen käyttöön on erikoistunut käänteisosmoosikalvoelementti, joka on suunniteltu kaupallisiin sovelluksiin ja käyttää aromaattista polyamidikomposiittiohutkalvoteknologiaa murtoveden käsittelemiseen, jonka TDS-pitoisuudet vaihtelevat 2 000 - 8 000 ppm. Tuotevalikoima kattaa sekä 4 tuuman että 8 tuuman vakiokokoonpanot, joita käytetään laajasti kaupallisissa juomavesijärjestelmissä, teollisessa puhtaan veden tuotannossa, kattilan syöttövedessä ja kunnallisessa vedenkäsittelyssä. Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. on merkittävä osallistuja China Brackish Water RO -kalvosektorilla, ja se hyödyntää Kiinan tiedeakatemian tohtoriryhmän teknistä asiantuntemusta toimittaakseen jatkuvasti korkean suorituskyvyn murtovesi RO -kalvosarjaa maailmanlaajuisille markkinoille.
Ydinpäätelmä: kaupallisten murtovesien RO-kalvojen tekninen sijoittelu
Kaupallisten murtovesien käänteisosmoosikalvojen ydinarvo on tasapainon saavuttaminen korkean suolan hylkäämisen ja suuren vesivirran välillä suhteellisen alhaisilla käyttöpaineilla. Vakiotestiolosuhteissa BW-4040-malli saavuttaa vakaan 99,5 %:n suolan poistonopeuden ja yli 2200 GPD:n permeaattivirtauksen 225 psi:n käyttöpaineella. BW-8040-malli tuottaa yli 10 000 GPD:tä identtisissä testiolosuhteissa. Skenaarioissa, joissa veden laatu vaihtelee tai orgaaninen kontaminaatio on vähäistä, Industrial BW-FR Ro -kalvo vähentää tehokkaasti likaantumisriskiä 34 miljjin syöttövälikkeen ansiosta ja pidentää puhdistusvälejä.
Tuotetiedot ja tekniset parametrit
Kaupalliset murtovesi-käänteisosmoosikalvoelementit noudattavat alan standardimittoja varmistaakseen yhteensopivuuden yleisten kalvokoteloiden kanssa. Alla olevassa taulukossa on yhteenveto tyypillisistä mallin teknisistä tiedoista ja suorituskykyparametreista, joissa testiolosuhteet ovat 2 000 ppm NaCl-liuosta, 225 psi:n käyttöpaine, 25 celsiusastetta, pH 7,5 ja 15 %:n talteenottonopeus.
| Malli | Aktiivinen kalvoalue | Permeaattivirtaus (GPD) | Vakaa hylkääminen | Minimi hylkääminen | Syötä välikappale |
| BW-4040 | 78 ft² (7,2 m²) | 2 200 | 99,5 % | 99,3 % | 28 miljj |
| BW-8040 | 400 ft² (37,2 m²) | 10 500 | 99,6 % | 99,5 % | 28 miljj |
| BW-FR-4040 | 90 ft² (8,4 m²) | 2 200 | 99,5 % | 99,3 % | 34 mil |
| BW-FR-8040 | 400 ft² (37,2 m²) | 10 000 | 99,5 % | 99,3 % | 34 mil |
Yksittäisten kalvoelementtien permeaattivirtaus voi vaihdella plus tai miinus 15 %:n sisällä. Kalvomateriaali on polyamidi-ohutkalvokomposiittia, jossa on spiraalikierretty elementtirakenne ja FRP-ulkokääre. Jiangsu Bangtec Huachuang Sci-tech Co., Ltd.:n tuotteita on käytetty laajasti useilla aloilla, mukaan lukien aurinkosähkö, litiumparistot, teräs, sähkö, kemikaalit, tekstiilien painatus ja värjäys sekä hiilen kemiallinen käsittely, ja äskettäin kehitetyt tuotteet ovat saavuttaneet kansainvälisesti johtavat suorituskyvyn vertailuarvot.
Käyttörajoitukset ja -ehdot
Kalvoelementtien pitkäaikaisen vakaan toiminnan varmistamiseksi seuraavia käyttörajoja on ehdottomasti noudatettava. Näiden rajojen ylittäminen voi johtaa suorituskyvyn heikkenemiseen tai takuun raukeamiseen.
| Parametri | Raja-arvo |
| Suurin käyttöpaine | 600 psi (4,14 MPa) |
| Syöttöveden maksimilämpötila | 45°C (113°F) |
| pH-alue jatkuvan käytön aikana | 3-10 |
| pH-alue kemiallisen puhdistuksen aikana | 1-13 |
| Syöttöveden enimmäismäärä SDI15 | 5.0 |
| Jäännöskloorin pitoisuusraja | Alle 0,1 ppm |
| Suurin painehäviö elementtiä kohti | 15 psi (1,0 bar) |
| Suurin painehäviö astiaa kohden | 50 psi (3,4 baaria) |
Valintaopas: 4040 versus 8040 -sovellusskenaariot
Kaupallisen murtovesien käänteisosmoosijärjestelmän suunnittelussa valinta 4040 ja 8040 spesifikaatioiden välillä vaikuttaa suoraan pääomainvestointeihin, ylläpidon mukavuuteen ja jalanjälkeen. Seuraavassa taulukossa esitetään tärkeimmät erot näiden kahden kokoonpanon välillä:
| Vertailumitta | BW-4040 | BW-8040 |
| Elementin mitat | 4,0 tuumaa x 40 tuumaa | 8,0 tuumaa x 40 tuumaa |
| Permeaattiputken sisähalkaisija | 0,75 tuumaa | 1,125 tuumaa |
| Permeaattivirtaus elementtiä kohti | Noin 2200 GPD | Noin 10 500 GPD |
| Tyypilliset sovellukset | Pienet kaupat, laboratoriot, ruokapalvelu, pilottijärjestelmät | Kunnallinen vesihuolto, teollisuus BWRO, suuret kaupalliset järjestelmät |
| Yhden elementin kapasiteetti | Noin 0,2 - 1,5 m³/h | Noin 1,5 - 4,0 m³/h |
| Asunnon kokoonpano | Tyypillisesti yksi elementti 4 tuuman koteloa kohti | Yhdestä seitsemään elementtiä koteloa kohden |
| Investoinnin ominaisuudet | Pienempi alkuinvestointi, joustava asettelu | Vähemmän asuntoja, pienemmät pitkän aikavälin käyttökustannukset |
Pienissä kaupallisissa skenaarioissa, joissa päivittäinen käsittelykapasiteetti on alle 5 m³, BW-4040 on suositeltava alhaisemman alkuinvestoinnin ja joustavien modulaaristen laajennusmahdollisuuksien vuoksi. Kun käsittelykapasiteetti ylittää 20 m³/d, BW-8040 osoittaa selkeitä etuja jalanjäljen ja energiankulutuksen suhteen pienentyneiden kotelo- ja asennusmäärien ansiosta. Järjestelmän palautusnopeudet suunnitellaan tyypillisesti välille 45 % - 75 %, mikä edellyttää monivaiheista järjestelyä palautumisen ja poikkivirtausnopeuden tasapainottamiseksi.
Likaantumista vastustavien kalvoelementtien tekniset edut
Teollinen BW-FR Ro -kalvo sisältää pintamuokkausteknologian, joka perustuu BW-standardisarjaan. 34 milin syöttövälikkeen rakenne lisää kanavatilaa noin 21 % verrattuna perinteisiin 28 milin välikkeisiin, mikä vähentää tehokkaasti pitoisuuden polarisaatiota ja epäpuhtauksien kerrostumista. Pintavarauksen modifiointitekniikka tuo käyttöön erityisiä funktionaalisia ryhmiä, mikä tekee kalvon pinnasta hydrofiilisen ja tarjoaa vahvemman repulsion negatiivisesti varautuneita kolloideja ja orgaanista ainetta vastaan.
Todellisissa käyttötiedoissa BW-FR-sarja yhdyskuntajätevesien uudelleenkäytössä, pintavedessä ja lievästi orgaanisesti saastuneissa vesilähteissä voi pidentää kemiallisia puhdistusvälejä 1,3-1,5-kertaisiksi standardien BW-sarjaan verrattuna. Ympäristöissä, joissa kloorille altistuminen on väistämätöntä, FR-sarja pidentää käyttöikää noin 30 % verrattuna perinteisiin polyamidikalvoihin klooratuissa ympäristöissä pinnan topologian optimoinnin ja suuremman silloittumistiheyden ansiosta.
Asennus- ja huoltotarpeet
Kalvoelementtien asennus ja huolto vaikuttavat suoraan järjestelmän suorituskykyyn ja kalvon käyttöikään. Seuraavat ovat tärkeimmät toimintaohjeet:
- Varmista ennen asennusta kalvoelementin malli, permeaattiputken rajapinnan mitat ja kotelon yhteensopivuus. Liuostiivisteen tulee olla tiivistepuolelle.
- Kiristä päätykappaleet tasaisesti valmistajan määrittämän vääntömomentin mukaisesti, jotta vältetään epätasaisesta kuormituksesta johtuva muodonmuutos.
- Ensimmäisen käynnistyksen aikana lisää painetta vähitellen alhaisesta virtauksesta välttääksesi hydraulishokin.
- Ensimmäisen käyttötunnin aikana kerätty permeaatti tulee hävittää, eikä sitä saa käyttää juomiseen tai ruoanvalmistukseen.
- Kostutuksen jälkeen kalvoelementtien on pysyttävä kosteina koko ajan. Pitkän seisokin aikana elementit tulee upottaa säilöntäaineliuokseen.
- Kun normalisoitu permeaattivirtaus laskee 10 % - 15 % tai normalisoitu paine-ero kasvaa 15 % - 20 % tai suolan poisto laskee 2 % - 3 %, on suoritettava kemiallinen puhdistus.
- Puhdistuskemikaalien tulee olla yhteensopivia polyamidimateriaalin kanssa. Vältä hapettavien puhdistusaineiden käyttöä.
Murtoveden RO-kalvojen valmistajien laatujärjestelmät
Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. on ammattimainen murtovesi RO -kalvotoimittajana perustanut kattavan laatujärjestelmän. Yrityksellä on ISO9001-laatujärjestelmä-, ISO14001-ympäristöjärjestelmä- ja ISO45001-työterveys- ja työturvallisuusjärjestelmäsertifikaatit. Tuotteilla on CE-sertifiointi ja Jiangsun maakunnan veteen liittyvä hyväksyntä. Yhtiöllä on useita kotimaisia ja kansainvälisiä keksintöpatentteja ja kolme ulkomaista tutkimus- ja kehitysinstituuttia jatkuvaa uusien tuotteiden kehittämistä varten. Kalvoelementit on tyhjiöpakattu 1-prosenttisella natriumbisulfiittisäilöntäaineliuoksella. Säilytyslämpötilan tulee olla alle 35 astetta, vältäen suoraa auringonvaloa ja jäätymisolosuhteita.
Usein kysytyt kysymykset
Mikä on ensisijainen ero kaupallisten murtovesi-RO-kalvojen ja asuinkäyttöön tarkoitettujen RO-kalvojen välillä
Kaupalliset kalvoelementit ylittävät merkittävästi asuinrakennusten kalvot aktiivisella alueella, permeaattivirtauksessa ja paineluokituksessa. BW-4040 tarjoaa noin 78 ft² aktiivista aluetta, jossa on yli 2 000 GPD:n permeaattivirtausta, kun taas asuinrakennusten 1812-tyypin kalvot tuottavat tyypillisesti vain 50-100 GPD:tä. Kaupallisissa kalvoissa on FRP-ulkokääre, ja ne kestävät jopa 600 psi:n maksimikäyttöpainetta, mikä sopii jatkuvaan teolliseen käyttöön.
Miten minun pitäisi valita BW-sarjan ja BW-FR-sarjan kalvojen välillä
Vakaille vesilähteille, joiden SDI on alle 3, standardi BW-sarja tarjoaa riittävän suorituskyvyn pienemmillä kustannuksilla. Jos syöttövesi sisältää lievää orgaanista kontaminaatiota, kolloideja tai SDI:tä välillä 3–5, suositellaan BW-FR-sarjaa. 34 milin syöttövälikkeen rakenne vähentää likaantumisastetta ja vähentää puhdistustiheyttä ja kemikaalien kulutusta.
Mikä on suositeltu kalvoelementtien vaihtojakso?
Asianmukaisessa käytössä ja säännöllisessä huollossa kaupalliset murtovesi-käänteisosmoosikalvot kestävät tyypillisesti 2–3 vuotta. Todelliset vaihtosyklit riippuvat syöttöveden laadusta, käyttöpaineesta, puhdistustiheydestä ja kemikaalien valinnasta. Normalisoidun permeaattivirtauksen, paine-eron ja suolan hylkäämisen neljännesvuosittain tallentamista suositellaan suorituskyvyn trendien kirjaamiseksi vaihdon ajoituksen ennustamiseksi.
Mikä on murtoveden RO-kalvojen kloorin sietoraja
Polyamidimateriaali on herkkä vapaalle kloorille. Jatkuvan käytön aikana jäännösklooripitoisuus on säädettävä alle 0,1 ppm:n. Vaikka kalvoelementit sietävät jonkin verran lyhytaikaista altistumista alhaisille klooripitoisuuksille, jatkuva altistuminen aiheuttaa peruuttamattomia oksidatiivisia vaurioita. Esikäsittelyjärjestelmissä tulisi olla aktiivihiilen tai natriumbisulfiitin kloorausyksiköitä, joissa on ORP-online-seurantalaitteet.
Mitä järjestelmän palautusnopeutta pidetään kohtuullisena
Kaupalliset murtoveden käänteisosmoosijärjestelmät suunnitellaan tyypillisesti siten, että talteenottoaste on 45–75 %. Liiallinen talteenotto lisää rikasteen puolella hilseilyriskiä, kun taas riittämätön talteenotto tuhlaa vesivaroja. Tietyissä suunnitelmissa tulee ottaa huomioon rehun TDS, kovuus, emäksisyys ja lämpötilaparametrit, jotta saavutetaan optimaalinen tasapaino kalkinnestoaineen annostelun ja monivaiheisen järjestelyn avulla.
