Erittäin matalapaineinen RO-kalvo kaupalliseen käyttöön on erittäin tehokas energiaa säästävä käänteisosmoosikalvoelementti, joka on kehitetty kaupallisiin vedenkäsittelyskenaarioihin. Suunniteltu erityisesti vähäsuolaisia vesilähteitä varten, se saavuttaa korkean suolan poiston ja korkean vesivirtauksen erittäin alhaisilla käyttöpaineilla. Kaupallisten vedenpuhdistusjärjestelmien ydinsuodatuskomponenttina tämä kalvoelementtisarja soveltuu kunnallisen vesijohtoveden, pintaveden ja vähäsuolaisen pohjaveden syväpuhdistukseen. Sitä käytetään laajasti catering-ketjuissa, hotelleissa, toimistorakennuksissa, kouluissa, sairaaloissa ja pienten ja keskisuurten teollisuuden vedentuotantosovelluksissa. Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. on kiinalainen ultramatalapaineinen RO-kalvo kaupalliselle valmistajalle, ja se hyödyntää Kiinan tiedeakatemian tohtorintutkinnon suorittaneiden ja ulkomaisten korkean tason kykyjen johtamaa tutkimus- ja kehitysryhmää edistääkseen jatkuvasti teknologista päivitystä ja teollistamista tällä alalla.
Suorituskyvyn perusedut
Ultramatalapaineisten kaupallisten käänteisosmoosikalvojen ydinarvo on saavuttaa suolanpoistokyky, joka on verrattavissa perinteisiin matalapainekalvoihin huomattavasti pienemmällä energiankulutuksella. Standarditestiolosuhteissa tämä sarja toimii niinkin alhaisissa paineissa kuin 150 psi (noin 1,03 MPa), joka on noin kaksi kolmasosaa tavallisten murtovesikalvojen paineista, samalla kun suolan poisto pysyy vakaana yli 99,0 %:ssa. Esimerkkinä 4040-spesifikaatiosta yksi kalvoelementti tuottaa permeaatin virtausnopeuden 2 000–2 600 GPD (7,6–9,8 m³/d), kun taas 8040-spesifikaatiolla saavutetaan 10 500–11 000 GPD (39,7–41,6 m³ 2/d) ja kalvopinta-alat 5 m³/p. 400 ft² (37,2 m²). Tämä korkean vuon ja alhaisen käyttöpaineen yhdistelmä vähentää merkittävästi korkeapainepumppujen, putkistojen ja paineastioiden valintakustannuksia ja pienentää sähkön pitkäaikaista kulutusta.
Tyypilliset sovellusskenaariot
Nämä kalvoelementit soveltuvat syöttöveteen, jonka TDS on alle 2000 ppm. Erityisiä sovellusskenaarioita ovat:
- Kaupalliset juomavesijärjestelmät : Vakaa korkealaatuisen veden tarjoaminen ketjuravintoloihin, hotellihuoneisiin ja toimistojen suorajuomakäyttöön
- Elintarvikkeiden jalostusvesi : Täyttää juomien sekoittamisen, ainesosien pesun ja muiden prosessien turvallisuusvaatimukset
- Kattilan syöttöveden esikäsittely : Syöttöveden kovuuden ja suolapitoisuuden vähentäminen kattilan käyttöiän pidentämiseksi
- Laboratorio- ja lääkevesi : Toimii esikäsittelynä puhdasvesijärjestelmille, jotta varmistetaan syöttöveden laatu myöhempiä kiillotusyksiköitä varten
- Kunnallisen vesijohtoveden syväpuhdistus : Päätepuhdistuksen tarjoaminen putkilinjan päätepisteisiin tai toissijaisiin vesihuoltojärjestelmiin
Päämallin eritelmien vertailu
| Malli | Aktiivinen kalvoalue | Permeaatin virtausnopeus | Stabiloitu suolan hylkäys | Käyttöpaine | Palautusaste |
| ULP-4040 | 85 ft² (7,9 m²) | 2 000 GPD (7,6 m³/d) | 99,0 % | 150 psi (1,03 MPa) | 15 % |
| ULP-8040 | 400 ft² (37,2 m²) | 10 500 GPD (39,7 m³/pv) | 99,0 % | 150 psi (1,03 MPa) | 15 % |

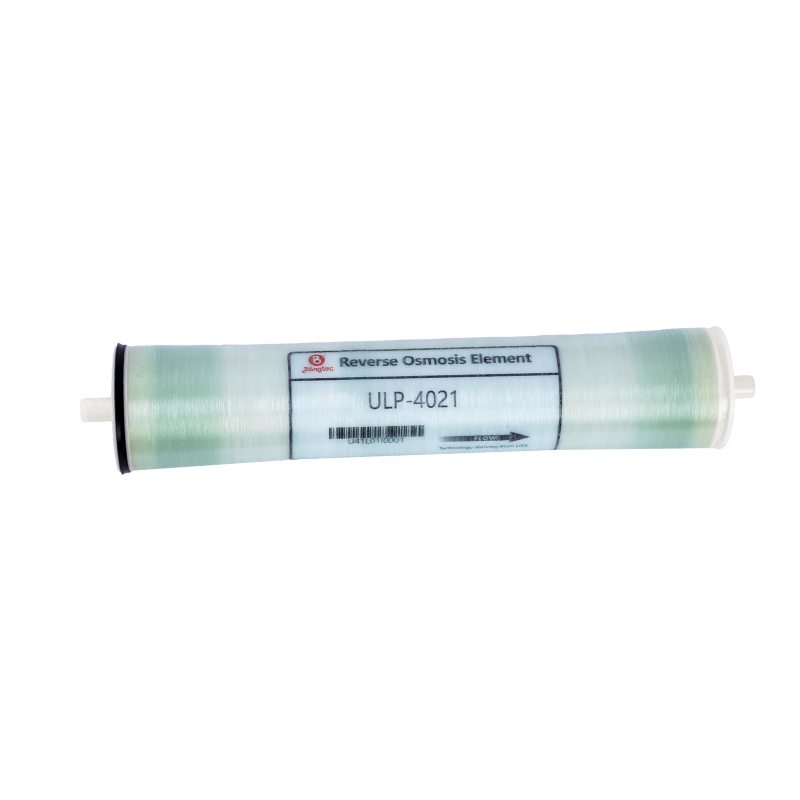

| ULP-4021 | 3,3 m² | 950 GPD (3,6 m³/d) | 99,0 % | 150 psi (1,03 MPa) | 8 % |
| ULP-2540 | 28 ft² (2,6 m²) | 750 GPD (2,8 m³/d) | 99,0 % | 150 psi (1,03 MPa) | 8 % |
Toimintaparametrit ja rajat
Kalvoelementtien pitkäaikaisen vakaan toiminnan varmistamiseksi seuraavat olosuhteet on valvottava tiukasti:
- Suurin käyttöpaine : 600 psi (4,14 MPa)
- Syöttöveden maksimilämpötila : 45 °C
- Jatkuva käyttö pH-alue : 2-11
- Kemiallisen puhdistuksen pH-alue : 1-13
- Syöttöveden enimmäismäärä SDI15 : 5.0
- Ilmainen klooritoleranssi : Alle 0,1 ppm
- Suurin painehäviö elementtiä kohti : 15 psi (0,1 MPa)
Bangtecin tuotteilla on ISO9001-laatujärjestelmä, ISO14001-ympäristöjärjestelmä, ISO45001-työterveys- ja työturvallisuusjärjestelmä sekä CE-sertifikaatit. Kalvoelementeissä käytetään polyamidikomposiittikalvomateriaaleja automatisoidulla valssaustekniikalla tasaisen suorituskyvyn ja luotettavuuden varmistamiseksi.
Järjestelmän suunnittelu- ja valintasuositukset
Järjestelmän suunnitteluvaiheessa oikean mallin valinnan tulee perustua todellisiin syöttöveden laatuun ja tuotantokapasiteettivaatimuksiin. Kaupallisissa skenaarioissa, joissa päivittäinen käsittelykapasiteetti on alle 10 m³, 4040 spesifikaatioiden mukaiset kalvoelementit, jotka on yhdistetty tavanomaisten 4 tuuman paineastioiden kanssa, ovat riittäviä, mikä tarjoaa etuja kompaktin jalanjäljen ja helpon vaihdon ansiosta. Keskikokoisissa kaupallisissa tai kevyessä teollisuusprojekteissa, joiden vuorokausikapasiteetti on yli 50 m³, 8040 kalvoelementtiä 8 tuuman paineastioilla pienentävät merkittävästi veden yksikkötuotantokustannuksia. Bangtecin suunnittelutiimi voi tarjota valintaehdotuksia ja energian optimointisuosituksia 24 tunnin sisällä asiakkaiden vesianalyysiraporttien, tavoitepermeaattikapasiteetin ja talteenottonopeusvaatimusten perusteella.
Usein kysytyt kysymykset
Mikä on tärkein ero erittäin matalapaineisten ja matalapaineisten kalvojen välillä
Ultramatalapaineiset kalvot toimivat noin kahdella kolmasosalla tavanomaisten matalapainekalvojen paineesta, joten ne soveltuvat matalan suolapitoisuuden vesilähteille, joiden TDS on alle 2 000 ppm. Ne pitävät suolan poiston yli 99,0 %:ssa samalla kun ne vähentävät merkittävästi pumppausenergian kulutusta ja laiteinvestointeja.
Voivatko nämä kalvot korvata suoraan olemassa olevat standardikalvot
Useimmissa tapauksissa suora vaihto on mahdollista. Järjestelmän paineasetukset, putkien painearvot ja esikäsittelykokoonpanot on kuitenkin tarkistettava sen varmistamiseksi, että olemassa olevat pumppusarjat voivat toimia vakaasti erittäin matalapaineisissa olosuhteissa.
Mikä on kalvoelementtien odotettu käyttöikä
Asianmukaisissa esikäsittely- ja käyttöolosuhteissa kaupalliset ultramatalapaineiset käänteisosmoosikalvot kestävät tyypillisesti 3–5 vuotta. Permeaatin virtauksen ja suolan hylkäyssuuntausten säännöllinen seuranta auttaa määrittämään optimaalisen vaihtoajankohdan.
Mitkä ovat esikäsittelyvaatimukset
Syöttöveden tulee täyttää SDI15 enintään 5,0, sameuden alle 1 NTU ja nolla vapaata kloorijäännöstä. Vakioesikäsittely sisältää multimediasuodatuksen, aktiivihiilisuodatuksen ja kasettiturvasuodatuksen.
Mitkä vesilähteet sopivat näille kalvoille
Nämä kalvot soveltuvat ensisijaisesti kunnalliseen vesijohtoveteen, pintaveteen ja pohjaveteen, jonka suolapitoisuus on alhainen. Syöttöveden TDS:n tulisi olla 200–2 000 ppm:n sisällä. Tämän alueen ulkopuolella suositellaan murtovesikalvoja tai meriveden suolanpoistokalvoja.
Miten energiansäästöä voidaan mitata
8040-spesifikaatioiden jatkuvatoimisissa järjestelmissä käyttöpaineen alentaminen 225 psi:stä 150 psi:iin voi vähentää pumppausenergian kulutusta noin 30 %. 3–5 vuoden käyttöjakson aikana sähkönsäästö voi kompensoida alkuperäisen kalvoinvestoinnin.
